光逞聚焦 • 拆解主流光纤连接器，读懂光通信连接的精密机理

光纤连接器作为核心无源器件，在光信号传输体系中构筑起精密的物理连接桥梁。它凭借高精密光学接口设计，不仅实现了设备与设备、设备与仪表、以及光纤与光纤之间的高效、灵活连接，更以其可拆卸的特性，打破了光通道固定连接的局限，使网络架构可按需灵活重构，极大增强了光网络的适应性与扩展性。下文将围绕光纤连接器的结构特点、分类排名、关键性能这三大核心维度，带大家进一步认识FC、SC、LC、ST这四款主流的光纤连接器。

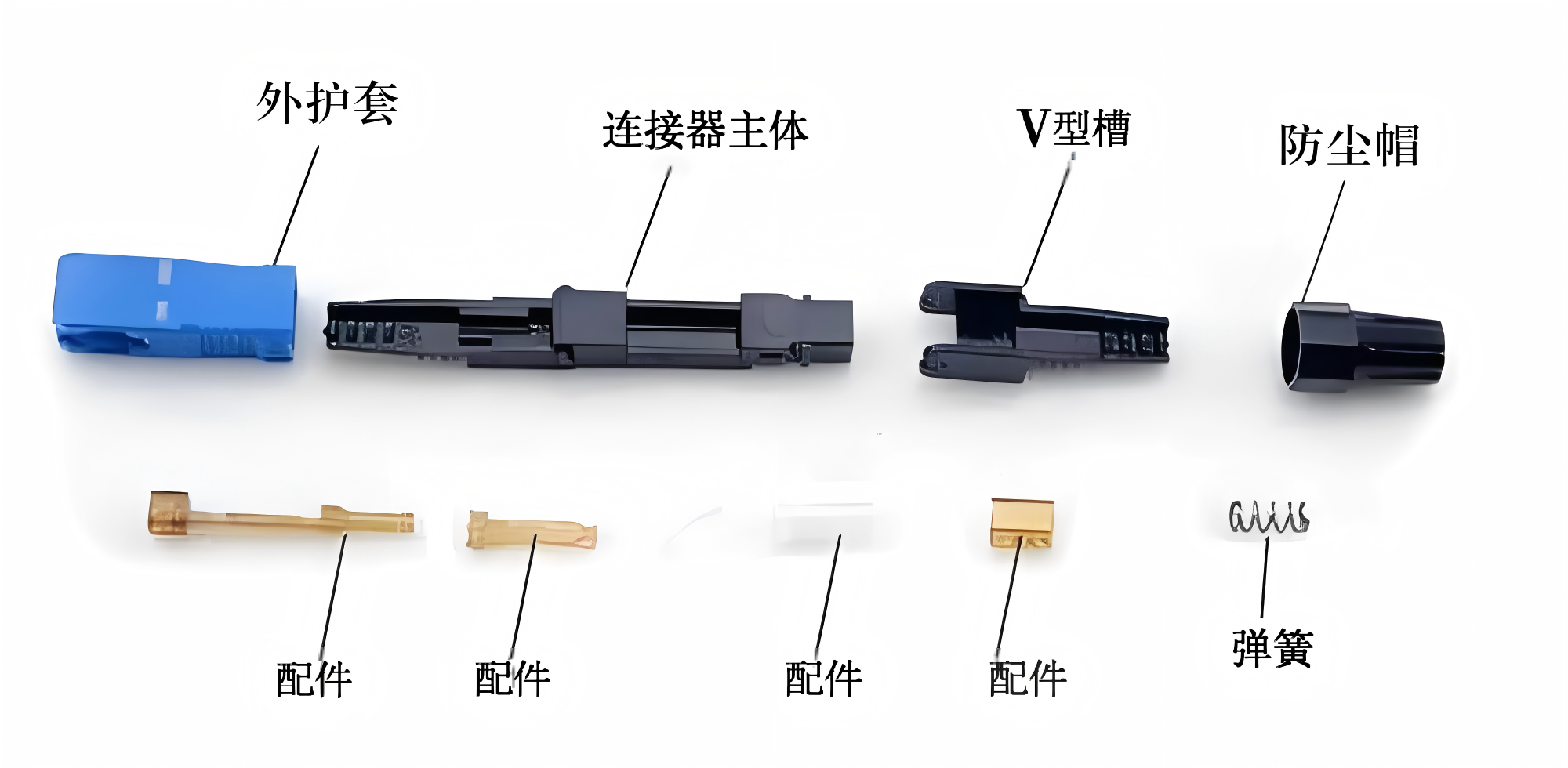

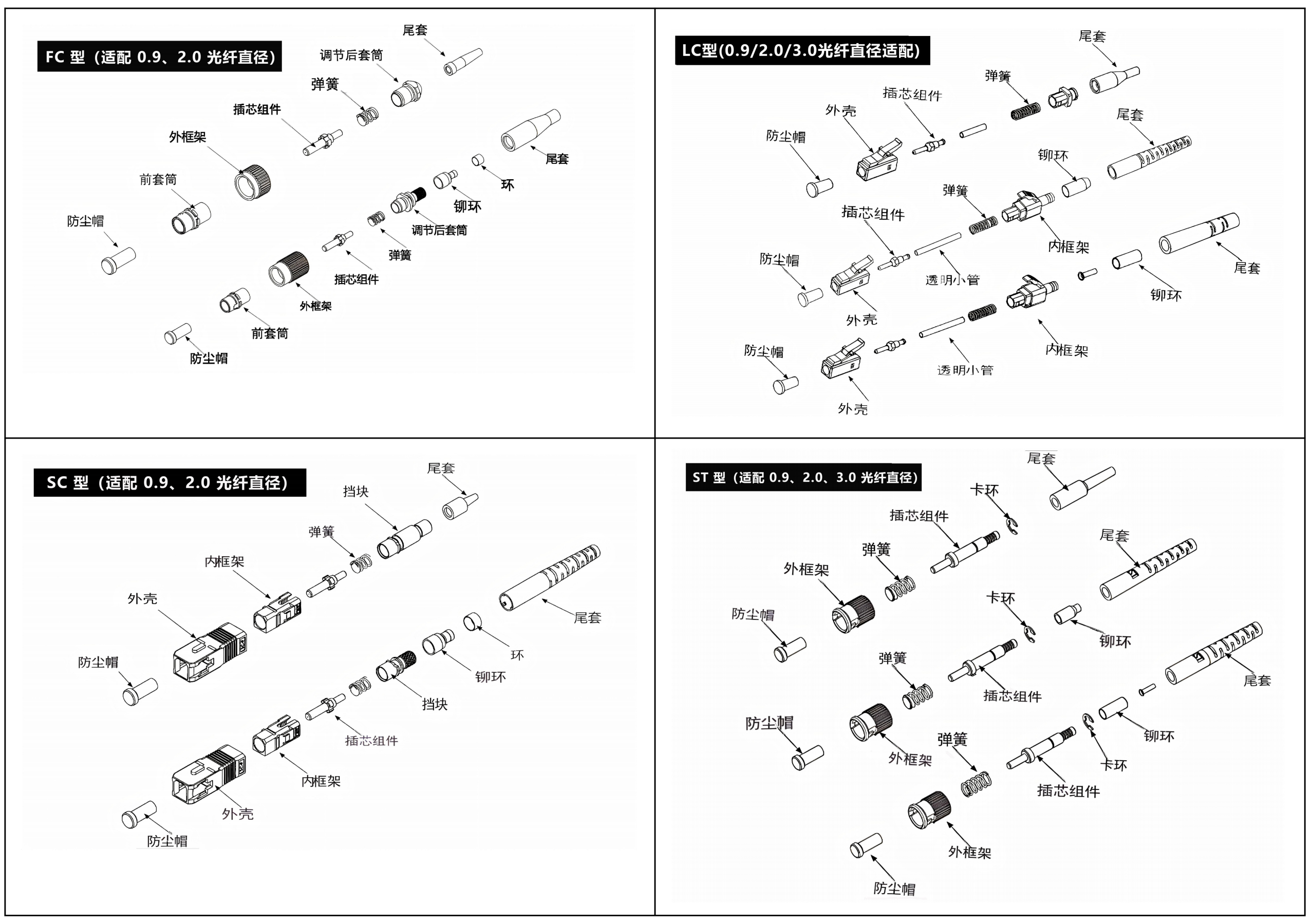

一、核心结构：解构共同组件

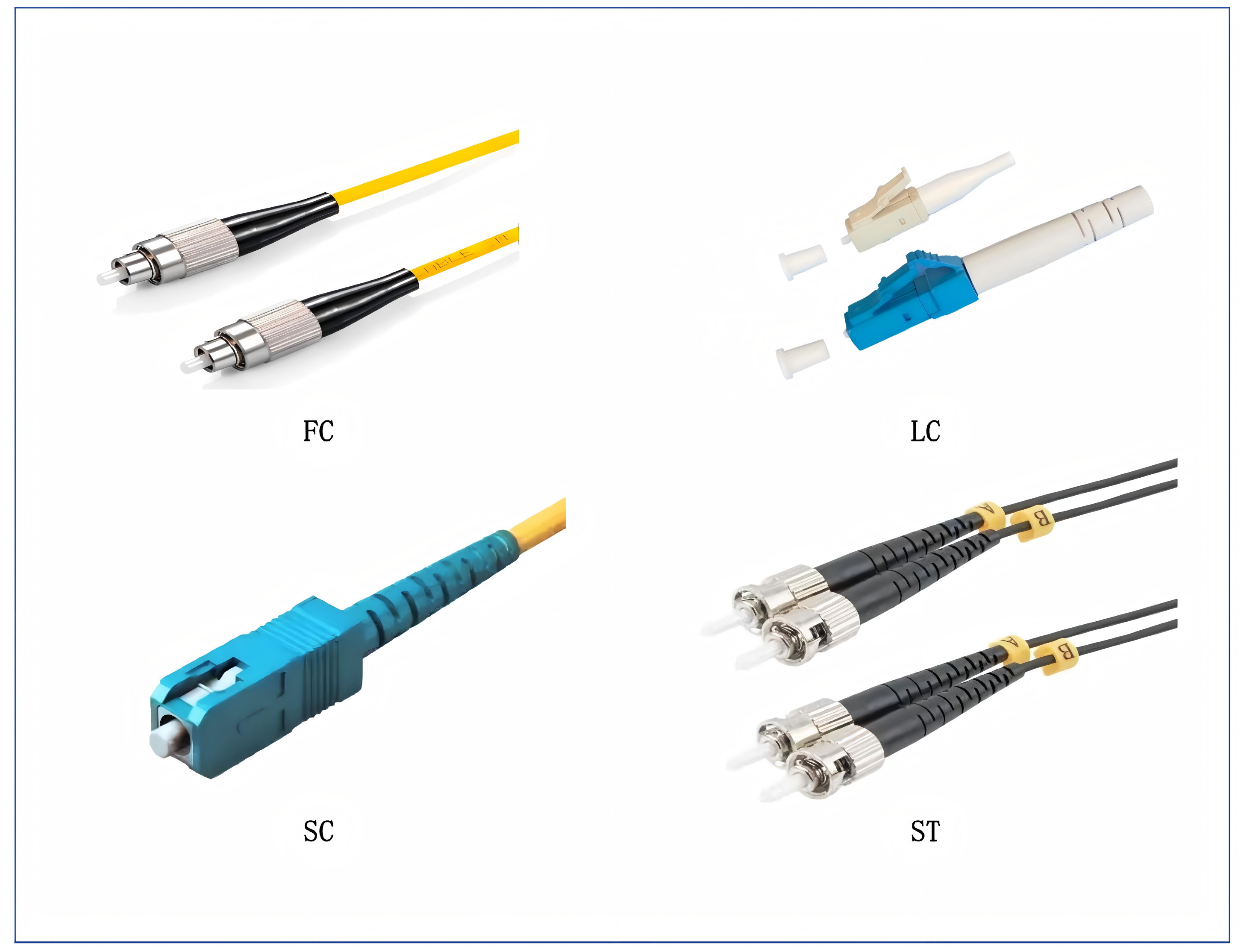

在光通信领域，FC、SC、LC、ST 四款光纤连接器凭借各自独特的结构设计，在不同场景中占据主流地位 ——FC 以螺纹连接的强稳定性服务于电信机房，SC 靠卡扣式便捷性活跃于数据通信领域，LC 凭借小型化高密度优势成为数据中心新宠，ST 则以卡环式结构在部分工业场景留下印记。尽管它们的外形、连接方式、尺寸规格存在差异，但深入剖析其内部架构会发现，四款连接器在保障光纤精准对接、稳定传输的核心逻辑上高度统一，存在以下五类核心结构模块。

1. 防尘帽（Dust Cap）

四款连接器均配备防尘帽，用于保护光纤精密端面，防止灰尘、杂质侵入，避免对接时产生额外损耗或损坏端面。

2. 插芯组件（Ferrule Assembly）

插芯是连接器中最关键的部件之一，它是一个小而精密的管状结构，通常由陶瓷、金属合金或塑料制成。作用是实现光纤的高精度对准，保障光信号高效传输，决定了连接损耗的核心指标。

3. 弹性元件（Spring）

均内置弹簧，在插拔过程中提供弹性缓冲，确保插芯对接时的压力稳定，维持连接的可靠性与重复性。

4. 外部壳体结构

外壳是连接器的外部部分，它起到保护插芯和对准套筒的作用。无论采用金属（如 FC、ST）还是工程塑料（如 SC、LC）材质，均具备外部壳体 / 框架，起到机械防护、结构支撑作用，同时适配设备面板安装或插拔操作的握持需求。

5. 尾套（Boot）

四款连接器均配备尾套，用于包裹光纤尾端，释放应力，防止光纤因弯折、拉扯断裂，增强连接器与光纤的结合可靠性。

这五个核心组件共同作用，确保光纤连接器的性能和可靠性。在连接器的设计和制造中，对这些组件的精密加工和装配至关重要，以确保连接器在使用过程中能够提供低插入损耗、高回波损耗和长寿命的性能。

二、分类排名：浅析特性应用

(一)按传输媒介

·单模光纤连接器

·多模光纤连接器

·塑胶等非硅基光纤连接器

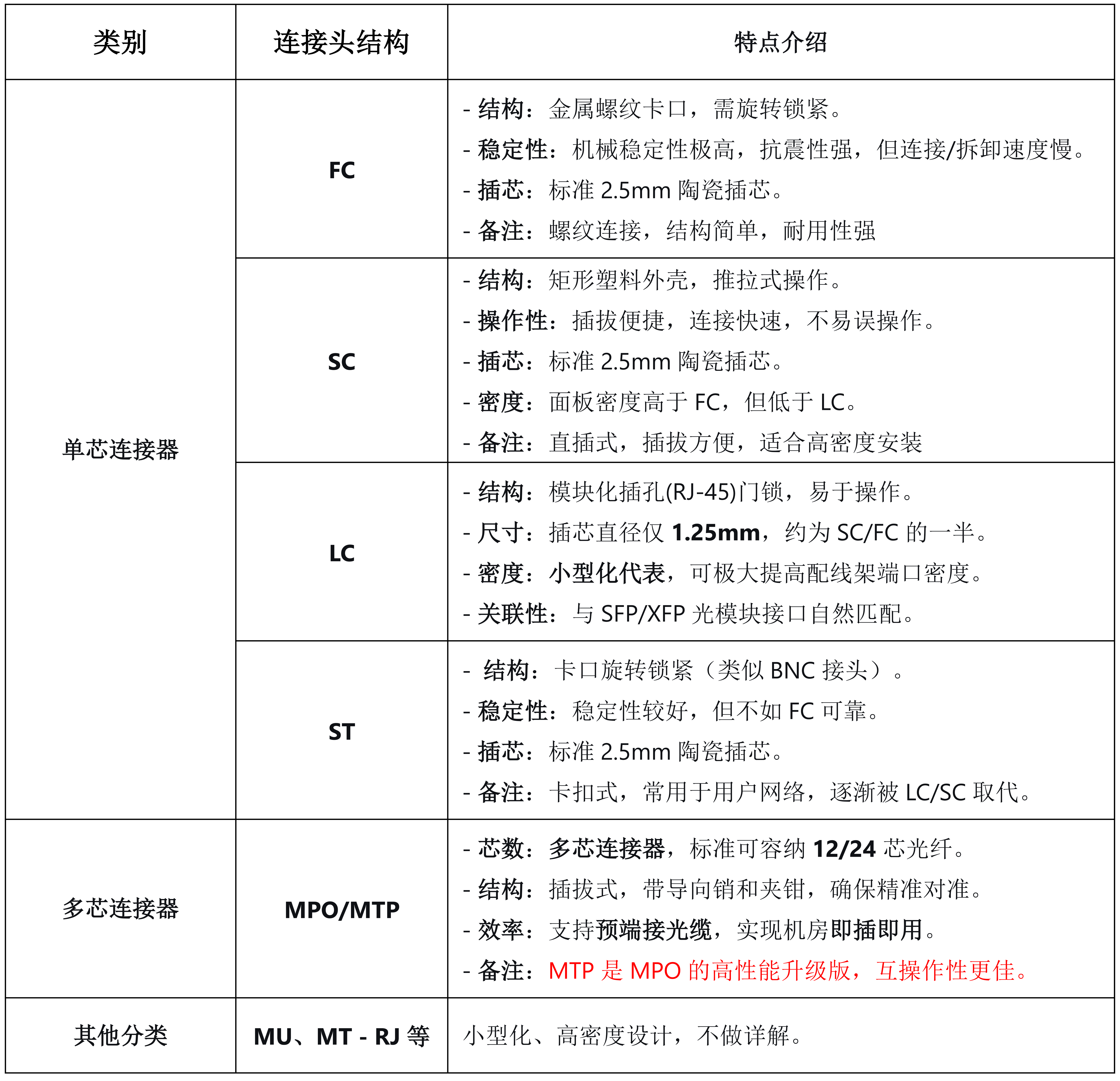

(二)按连接头结构

按连接头的结构形式 可分为 ＦＣ、ＳＣ、ＳＴ、ＬＣ、MPO/MTP、Ｄ4、ＤＩＮ、ＭＵ、MT - RJ等。

性能排名：LC(绝对主流) > SC(经典主流) > MPO/MTP(并行光学领域霸主) > FC(专业领域不可替代) > ST(已淘汰，不建议新建项目使用)

综合注解：ＦＣ型连接器的性能并不是最好的但是性能、可靠性和价格三者之间的综合比率却算得上是上乘，在特定领域也具有不可取代性。如果进行适当的维护和清洁工作此类连接器可以承受多次重复连接，因此它是目前世界上使用量最大的品种，也是我国目前采用的主要品种。

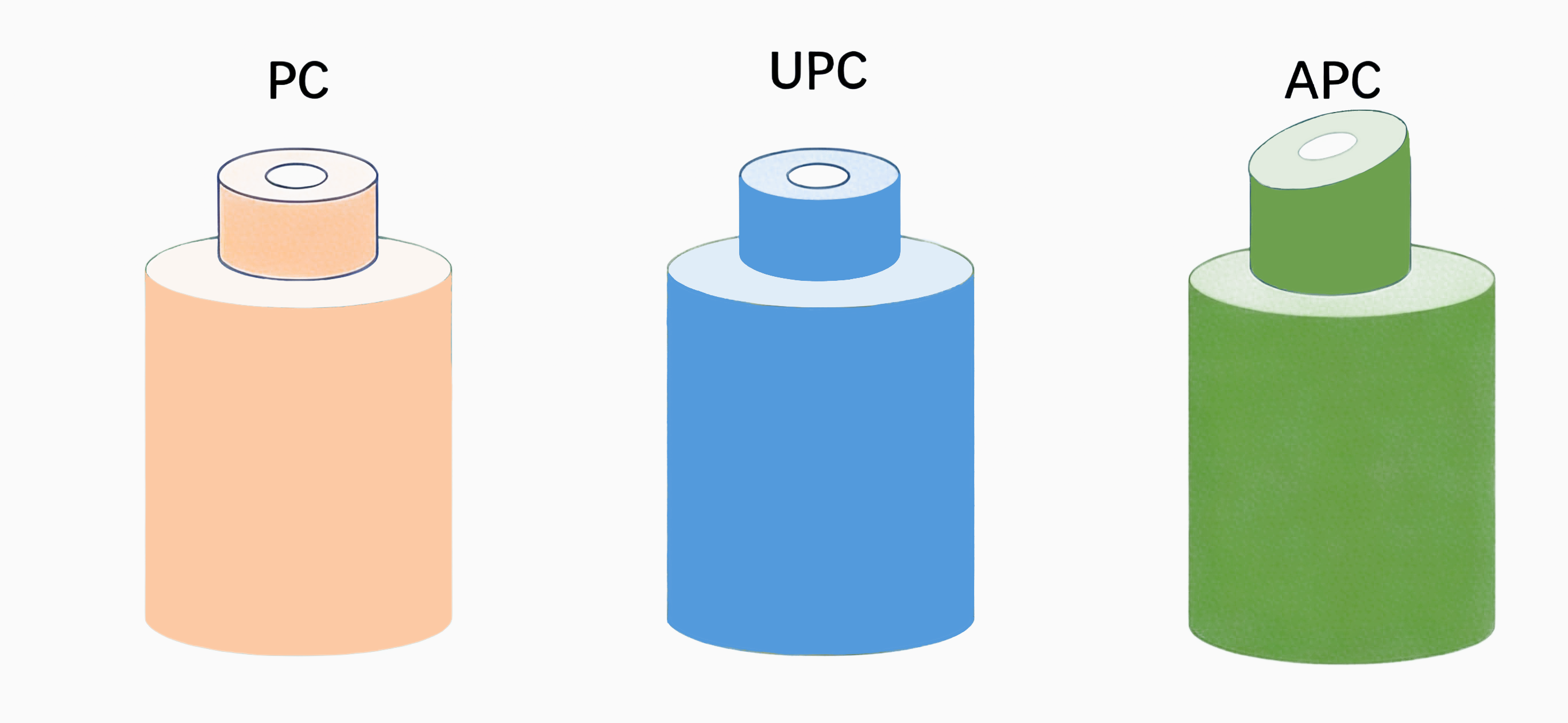

(三)按光纤端面形状

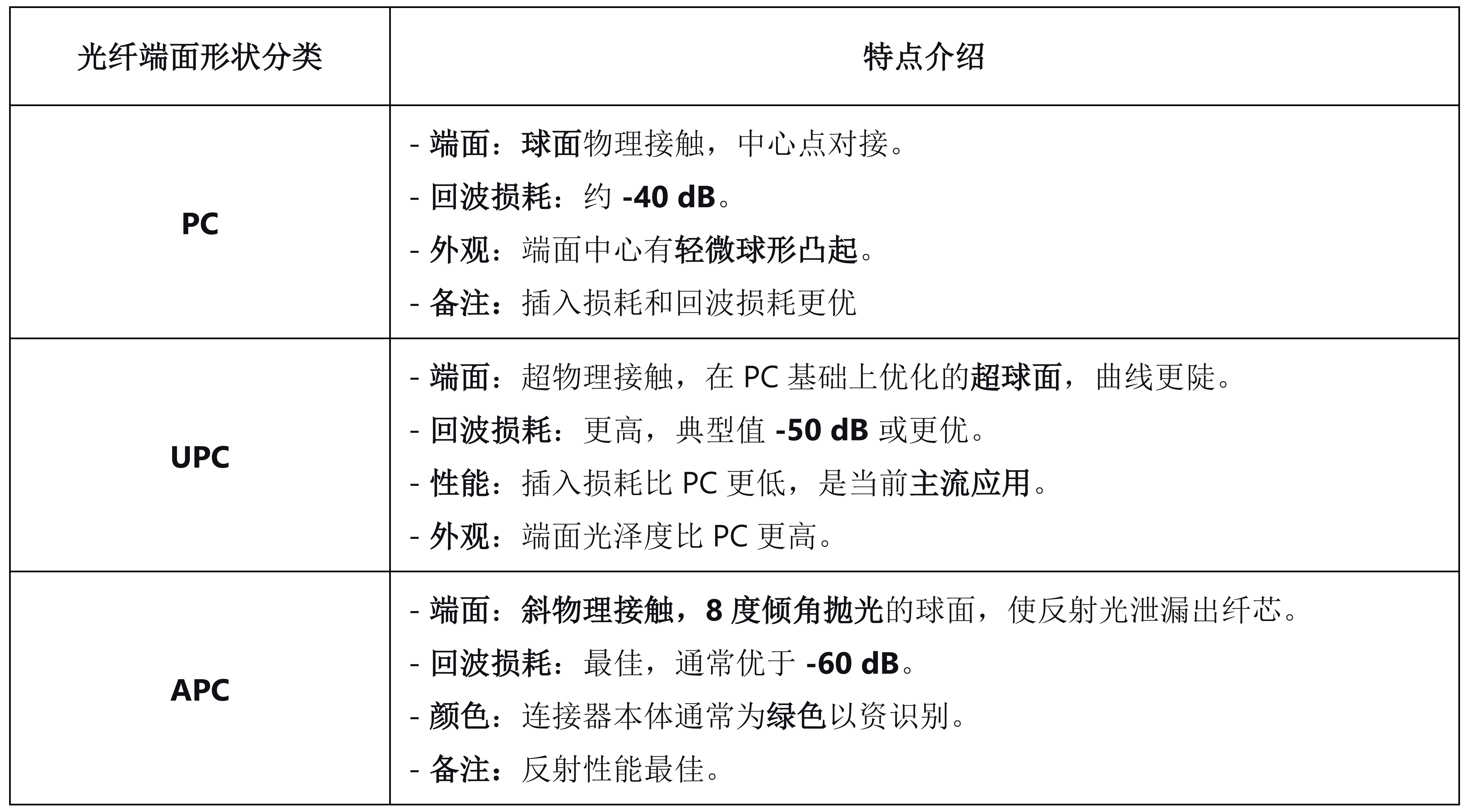

FC作为光纤连接器的一种连接结构形式，常搭配PC、UPC、APC三种端面研磨方式，组合成目前常用的FC/PC, FC/UPC, FC/APC连接器。

易混淆概念：

FC 指的是连接器的结构形式（螺纹锁紧、2.5mm插针体）。

PC, UPC, APC 指的是连接器端面的研磨形状和性能。

 注意：APC型只能与APC型连接，如果与PC/UPC强行对接，会损坏光纤端面。

(四)按插芯材料分类

·陶瓷插芯：主流选择，硬度高、热稳定性好、精度高。

·金属插芯：较少见，主要用于特殊环境。

·塑料插芯：成本低，但精度和耐久性较差，多用于消费电子等低成本场景。

三、关键性能：衡量核心品质

光纤连接器的性能直接决定光通信链路的稳定性，核心评价指标包括：

光学性能：插入损耗（连接损耗，越小越好，一般要求≤0.5dB）和回波损耗（反射抑制能力，越大越好，实际应用中≥40dB）是最核心的两个参数，直接影响光信号的传输效率和质量；（IL<0.2dB；RL>50dB为最优）

互换性与重复性：同一类型连接器可任意组合使用，插拔次数≥1000 次，附加损耗≤0.2dB；

机械性能：抗拉强度≥90N，能承受安装和使用过程中的外力拉扯；

环境适应性：可在 - 40~+70℃温度范围内稳定工作，适应不同场景的环境要求。

如今，从骨干传输线路到光纤配线架，再到精密光测试仪表，正是这些看似小巧却工艺精密的连接器，用可靠的光连接打破距离壁垒，默默支撑着 5G、数据中心、工业互联、骨干传输等数字经济支柱的稳定运行，深度融入现代通信网络的每个环节。
