光纤耦合器详解&原理、参数、选型与维护梳理

光纤耦合器是一种无源光器件，主要用于实现光信号的功率分配与合成：既可将一束光按比例分为多束，也可将多路光合为一束传输。是光信号的“智能分阀”。其中，熔融拉锥型（FBT） 是最主流的实现方式。它通过高温熔融与拉伸工艺，使两根光纤纤芯紧密贴合，形成精准的耦合区域，支持1×2、2×2、1×8等多种端口配置，以及50:50、10:90等定制化分光比。

下面将围绕光纤耦合器的工作原理、性能参数、选型原则与维护要点展开详细介绍。

一、工作原理：光纤耦合机制与特性

（一）光能量分布与耦合原理

光纤中传输光的强度分布近似为高斯分布，其强度在纤芯中心处达到最大，沿径向向外逐渐减小，越靠近纤芯-包层界面，能量越低。值得注意的是，高斯分布的尾部会略微延伸至包层区域，这一部分能量被称为倏逝波。图1展示了光纤横截面内的光能量分布，其中垂直虚线表示纤芯与包层的分界，红色区域对应倏逝波的能量。

图1:光纤横截面内的光能量分布

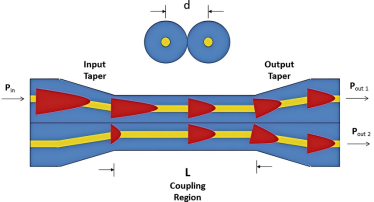

在熔融拉锥（FBT）过程中，两根平行的光纤纤芯被拉锥至彼此非常接近，使得倏逝波能够从一根纤芯“泄漏”至另一根纤芯。在耦合区域内，能量交换的程度主要由纤芯间距d和耦合区长度L决定。如图2所示，当耦合长度适当时，能量可完全由一根光纤转移至另一根；进一步增加耦合长度，能量将重新耦合回原光纤。因此，通过精确控制拉锥工艺，可实现任意指定的功率分配比，例如常见的50/50或10/90耦合器。

图2

（二）关键逻辑与核心特性

关键逻辑：

①耦合区长度决定分光比：拉伸越长，能量耦合越充分，可实现从100%转移到任意比例的灵活分配；

②1×2耦合器的结构本质：制造时先形成4端口器件，再将其中一端剪断并做粗糙化处理，以避免反射干扰，同时保留互易性——无论光从输入端还是输出端进入，功率分配规律均一致；

核心特性：

①宽光谱兼容：支持405nm–2000nm波长范围，适用于通信、医疗、工业等多种场景；

②低损耗高可靠：附加损耗≤0.17dB，工作温度范围-40℃~+85℃，具备良好的抗震动与抗冲击能力；

③接口灵活：支持FC/APC、FC/UPC等主流接头，适配不同光纤链路需求。

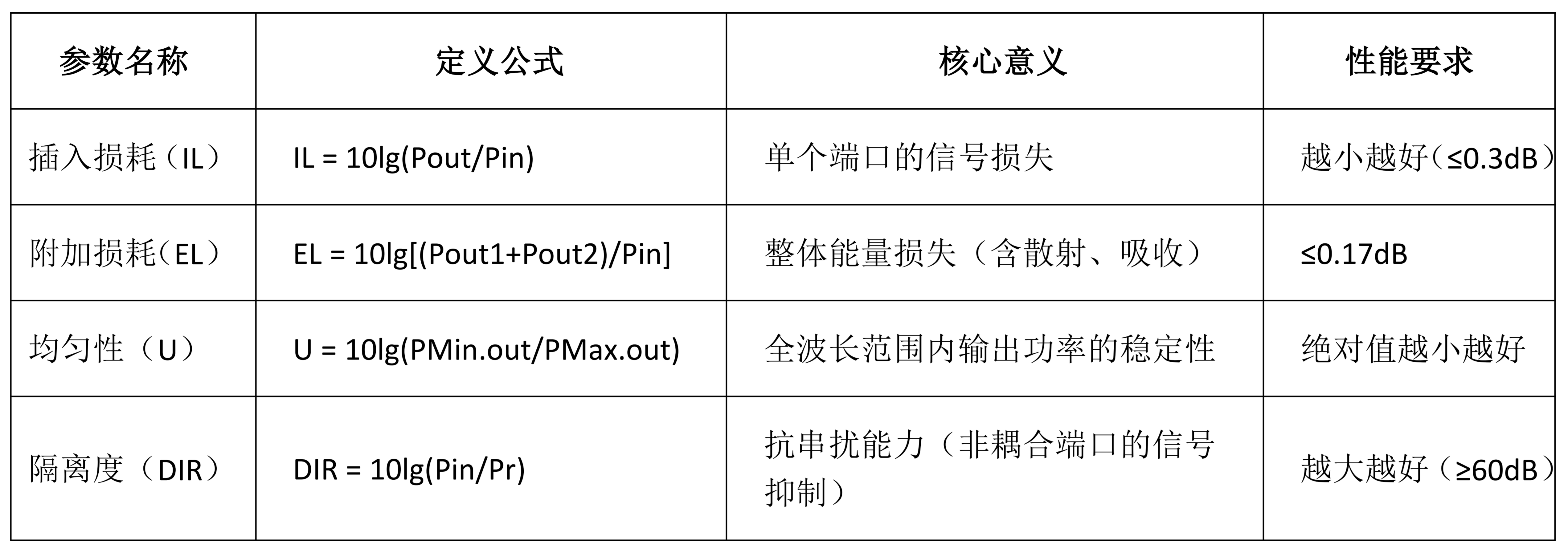

二、关键参数：四个核心指标决定性能

选择耦合器时，需重点关注以下四个参数：

（一） 插入损耗

①核心含义：衡量信号通过耦合器特定输出端口时的功率衰减，反映端口级传输效率。

②性能要求：数值越小越好。常规要求：≤ 0.3 dB；高要求场景（如光模块内部）：≤ 0.1 ~ 0.2 dB。

（二）附加损耗

①核心含义：反映耦合器整体（所有输出端口之和）相对于输入功率的损失，包含材料吸收、散射、辐射等不可逆损耗。

②性能要求：数值越小越好。典型要求：≤ 0.17 dB；对于高精度耦合器，可优于 0.1 dB。

（三）均匀性

①核心含义：表征耦合器在工作带宽内，各输出端口（或同一端口在不同波长下）功率的一致性。

②性能要求：绝对值越小越好。典型指标：≤ 0.5 dB（全带宽）；高端器件：≤ 0.2 ~ 0.3 dB。

（四）隔离度

（P_r 为从非目标耦合端口泄露的信号功率）

①核心含义：衡量耦合器对非耦合端口（或反向方向）信号的抑制能力，体现端口间的抗串扰水平。

②性能要求：数值越大越好。常规要求：≥ 60 dB；高端或密集波分复用系统：≥ 65 ~ 70 dB。

注：隔离度是容易被忽略的关键指标，尤其在密集波分复用（DWDM）系统中，高隔离度可有效避免不同通道间的信号干扰。

三、选型指南：FBT 与 PLC 如何选择

除熔融拉锥型（Fused Biconical Taper, FBT）外，平面波导型（Planar Lightwave Circuit, PLC）是另一主流技术。两者核心差异如下，可根据实际需求选型：

（一）熔融拉锥（Fused Biconical Taper, FBT）工艺

通过“拉伸—熔融—恢复”三个连续区域实现光信号的精确分配，其结构可划分为三个功能段：

①下推区（输入锥区）

光纤在此区域被加热并逐渐拉伸，直径由原始尺寸均匀变细。纤芯与包层同步收缩，光传输的约束条件发生改变，部分光能量以倏逝场形式扩散至包层边界，为后续耦合做准备。

②耦合区（熔融腰区）

两根光纤的包层在此完全熔融融合，纤芯间距缩小至亚微米量级。光能量通过倏逝波在纤芯间交换，完成功率的再分配。该区域长度与拉伸程度直接决定最终的分光比，是耦合器的核心作用区。

③上推区（输出锥区）

光纤从熔融腰区逐步恢复至原始直径，光场形态随之重构，能量被重新束缚回纤芯，并以设定的分光比例从输出端口稳定导出，完成耦合过程。

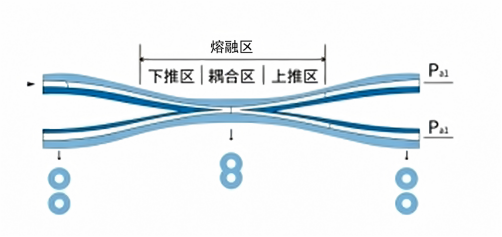

图3：光纤熔融拉锥工艺的结构原理图，是制作光纤耦合器、光分路器的核心结构

（二）平面波导型（Planar Lightwave Circuit, PLC）工艺

平面光波导技术（Planar Lightwave Circuit, PLC）是一种基于平面波导结构的光学器件制造技术。它通过在平面基底上制作光波导，实现光信号的传输、分路、耦合、调制等功能。PLC技术的核心在于利用光波导的低损耗和高集成度特性，将多个光学功能集成到单一芯片上。

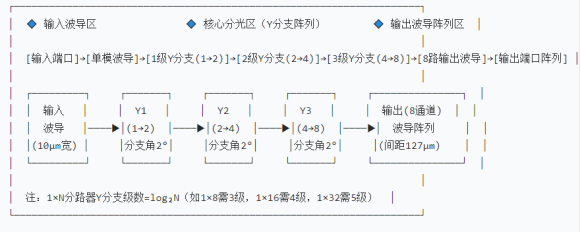

图4：1×8 PLC 分路器芯片-2D 平面布局原理图

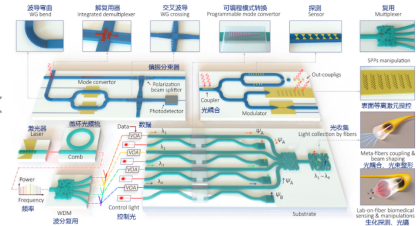

图5：平面波导型（PLC）的高集成度

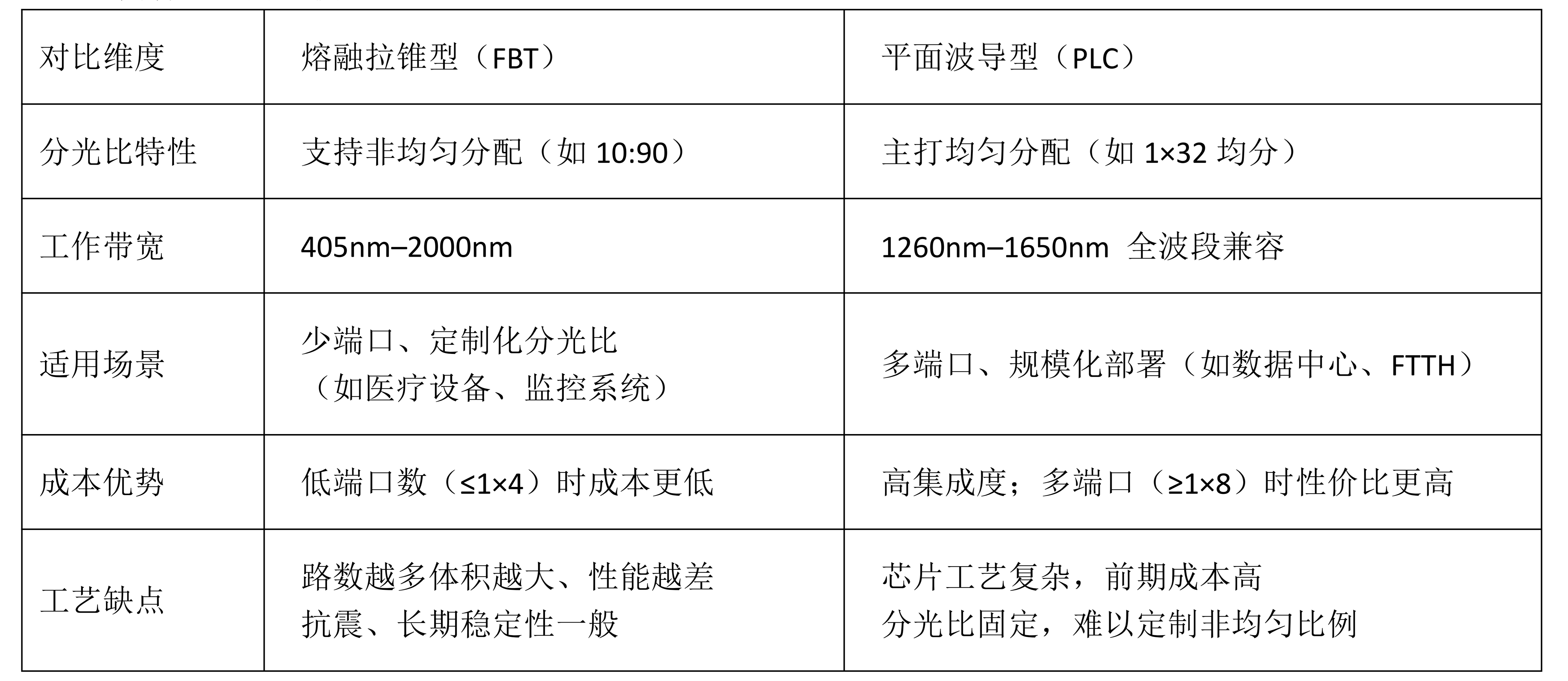

（三）两种工艺的比较

四、应用场景：从家庭宽带到太空通信

1. 光纤到户（FTTH）：1×64 FBT耦合器将主干光纤信号分配至64个用户，据中国电信案例显示，可降低约40%的建设成本；

2. 数据中心：2×2耦合器支撑400G/800G光模块，使链路误码率降低两个数量级；

3. 特殊环境：

(1) 航天通信中，抗辐射耦合器用于地月激光通信（如NASA LLCD项目，距离达38万公里）；

(2) 海底光缆用耦合器具备耐高压与耐腐蚀性能，保障跨洋数据传输；

4. 新兴领域：

(1) 量子通信中，低偏振损耗（PDL≤0.1dB）耦合器保障单光子探测效率；

(2) 新能源汽车中，用于稳定传输无线充电指令信号。

五、维护技巧：三个细节延长使用寿命

日常维护是保障光纤耦合器性能、延长其使用寿命的关键。以下 3 个操作细节，可帮助您有效减少损耗、避免故障。

1. 端面清洁：使用专用无尘纸配合无水乙醇，单向擦拭光纤端面。避免使用普通纸巾或嘴吹，防止油污或水汽残留导致耦合效率下降。

2. 物理防护：避免弯折耦合区域，远离强震动与高温环境，未使用的端口应加盖防尘帽。

3. 定期检查：使用光纤显微镜抽查端面有无划痕或污染。若发现功率波动，应优先清洁接口，而非盲目调整光路。

希望这份梳理能帮您真正掌握光纤耦合器的原理逻辑、关键参数、选型要点与维护方法，让光信号的分配与合路高效顺畅，为光网络稳定运行筑牢基础。

有更多有关耦合器的特殊场景、定制需求、故障排查等问题，也欢迎和我们留言探讨。关注我们~一起深耕细节，探索光通信技术的更多可能，共同搭建数字世界里可靠的“光路桥梁”。
